工作原理
当顺转手轮时，使大小阀杆同时带动上下闸板、压缩管套进行关闭，反之即行开启。这样，闸板在导柱之间上下往复完成阀门开闭工作。因橡胶管套承受力小，所以在开闭时，操作人员旋转手轮只要感到适当抵触，均达到开闭极点，切勿尽力多人辅助，禁用其它工具开闭。
结构
本阀门由上下铝合金阀体、橡胶管套、大小阀杆闸板、上下导柱等零件组成。
安装维修
1、管夹阀门尺寸符合机械工业部标准，出厂前经过试压，GJ41X-6按10公斤，GJ41X-10按16公斤，试压持续5分钟无泄漏，安装时不必拆洗、调整、更动。
2、本阀门在管道上任意安装，没有介质流向限制。久时使用，如有磨损或泄漏，只需将阀体拆下调换新管套，其阀体可长期使用，经济实惠。
零件材料
|
阀体 |
套管 |
阀杆 |
压杆、手轮 |
托架 |
|
铝合金 |
橡胶 |
铸铜、碳钢 |
铸铁 |
球墨铸铁 |
技术参数
|
公称通径 |
公称压力 |
适用温度 |
适用介质 |
|
DN25~300 |
0.6MPa |
小于85度 |
矿浆、磨料、干湿性粉尘类 |

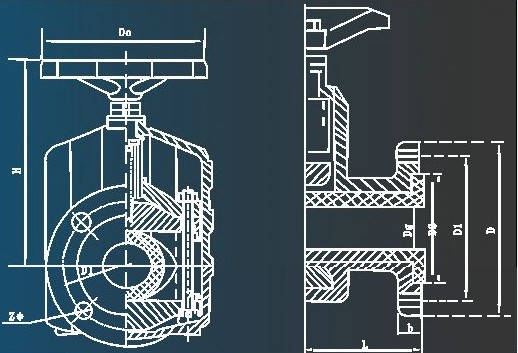

主要连接尺寸及外型尺寸
|
公称通径 |
主要连接尺寸及外型尺寸
Main outling dimensions and connection dimensions |
重量
（KG） |
|
L |
D |
D1 |
D2 |
b |
z-φ |
|
20 |
135 |
105 |
75 |
55 |
16 |
4-14 |
2.5 |
|
25 |
145 |
115 |
85 |
65 |
16 |
4-14 |
3 |
|
32 |
160 |
135 |
100 |
78 |
18 |
4-18 |
4 |
|
40 |
180 |
145 |
110 |
85 |
18 |
4-18 |
6 |
|
50 |
210 |
165 |
125 |
100 |
20 |
4-18 |
7.5 |
|
65 |
250 |
185 |
145 |
120 |
20 |
4-18 |
9.5 |
|
80 |
300 |
190 |
160 |
135 |
22 |
4-18 |
16 |
|
100 |
350 |
215 |
180 |
155 |
22 |
8-18 |
20 |
|
125 |
430 |
245 |
210 |
185 |
25 |
8-18 |
28 |
|
150 |
500 |
280 |
240 |
210 |
25 |
8-23 |
43 |
|
200 |
650 |
335 |
295 |
265 |
32 |
8-23 |
80 |
|
250 |
800 |
390 |
350 |
310 |
32 |
12-23 |
|
|
300 |
950 |
562 |
445 |
400 |
32 |
12-23 | |
