GJ6B41X-6L型常闭型气动管夹阀

GJ6B41X-6Ltype normal close type pneumatic pipe clamp valve

主要性能规范

适用温度	适用介质	注：此为本厂基型产品适用温度，如有不同要求请参阅前页进行选择。
≤85。C	矿浆、磨料、干温型粉尘类	注：此为本厂基型产品适用温度，如有不同要求请参阅前页进行选择。

主要零件的材料

名称	阀体	套管	阀杆	缸体	活塞	压杆	托架
材料	铝合金	橡胶	铸铜、碳钢	碳钢	碳钢	铝合金	球墨铸铁

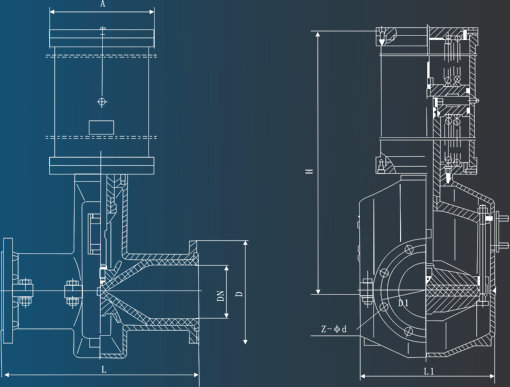

主要外形尺寸和连接尺寸（mm）

公称通径 DN/mm	公称压力 /MPa	工作压力 /MPa	L	L1	D	D1	Z-φd	H	A	重量 kg
25	0.6	0.6	160	124	115	85	4-14
32			165	145	*140	100	4-18
40			190	157	*150	110	4-18
50			210	160	160	125	4-18
65			250	199	180	145	4-18
80			300	222	195	160	4-18
100			350	250	215	180	8-18
125			430	318	245	210	8-18
150			500	350	280	240	8-23
200			650	446	335	295	8-23
250			800	516	*392	350	12-23		1000	265
300			950	562	*445	400	12-23		1174	330
采用标准设计与制造：Q/JBGN02 结构长度：Q/JBGN02 法兰连接尺寸：JB78（PN1.0MPa）

注：带*者法兰标准为GB4216（PN1.0MPa）
