  产品名称： 角式隔膜排泥阀
  产品型号： HB100S


  咨询电话：021-51061290 李工 张正
 相关产品
 角式隔膜排泥阀







HB100S角式隔膜排泥阀
特点与用途
角式隔膜排泥阀，内部是由特殊强化的隔膜片、不锈钢弹簧等组成。具有开启快，关闭压力低，外部液动（气动）控制管路，集中控制启闭主阀作用等特点。主要适用于水厂、水处理厂，作为排除水池内泥沙及污物用。
二、             HB100S角式隔膜排泥阀主要技术参数
公称压力
壳体试验压力MPa
密封试验压力MPa
1.0
     1.5
      1.1
1.6
     2.4
      1.6
三、             HB100S角式隔膜排泥阀主要零件材料
零件名称
阀体、阀盖
阀瓣、弹簧
薄膜
材料
铸铁
不锈钢
尼龙强SX橡胶

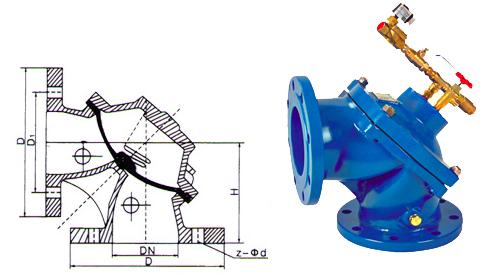

四、HB100S角式隔膜排泥阀外形尺寸（法兰连接尺寸符合GB4216）
      型号
尺寸
H7B100S-1.0、HB100S-1.6
公称通径
     H
      D
     D1
    Z-∮d
      80
    140
     195
    160
    4-18
     100
    150
     215
    180
    8-18
     150
    185
     280
    240
    8-23
     200
    245
     335
    295
    8-23
     250
    340
     395
    350
    12-23
     300
    395
     445
    400
    12-23
