自由浮球式疏水阀CS41H主产品特点
疏水阀是自动阀门，尤其对压力低、排水量低和温度稳定性要求高，不宜带存凝结水的蒸汽设备更为适用。

自由浮球式疏水阀CS41H主工作原理
本产品根据浮力的原理，使阀体内的浮球随水位变化作升降运动，以达到阀门启闭，即排水阻汽作用。

自由浮球式疏水阀CS41H主结构特点
1、能连续排水、性能稳定、排水量大、漏水量小。
2、能排连续饱和水，至使设备凝结水带滞存量较少、升温快、加热温度稳定。
3、有自动排冷空气装置，无汽锁现象，工作平衡无噪音。

自由浮球式疏水阀CS41H主主要零件材料

自由浮球式疏水阀CS41H主要外形和连接尺寸

公称通径DN	主要外形尺寸和连接尺寸（mm）				WT(KG)
公称通径DN	L	G	H	H1	WT(KG)
CS11H-16C-C CS11H-25-C CS11H-40-C CS11H-16C-D CS11H-25-DCS11H-40-D
15	170	1/2m	176	120	2.6
20	170	3/4m	176	120	2.8
25	170	1m	176	120	3.0
25	230	1m	215	158	5.2
32	230	1 1/4m	217	162	5.4
40	230	1 1/2m	221	166	5.6

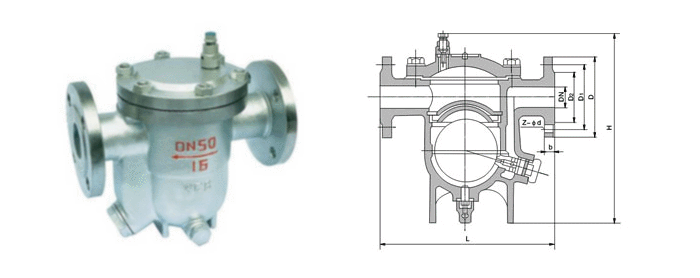

自由浮球式疏水阀CS41H主要外形和连接尺寸

公称通径DN	主要外形尺寸和连接尺寸（mm）							WT(KG)
公称通径DN	L	D	D1	D2	B	Z-ØD	H	WT(KG)
CS41H-16C-C CS41H-25-C CS41H-40-C CS41H-16C-D CS41H-25-D CS41H-40-D CS41H-16C-E CS41H-25-E CS41H-40-E CS41H-16C-F CS41H-25-F CS41H-40-F
15	195	95	65	45	14	4-Ø14	195	10.5
20	195	105	75	55	14	4-Ø14	200	11.2
25	215	115	85	65	14	4-Ø14	225	11.5
25	270	115	85	65	14	4-Ø14	245	10.5
32	270	135	100	78	16	4-Ø18	250	11.2
40	280	145	110	85	16	4-Ø18	290	11.5
40	280	145	110	85	16	4-Ø18	290	10.5
50	410	160	125	100	16	4-Ø18	380	11.2
65	410	180	145	120	18	4-Ø18	380	11.5
50	430	165	125	102	20	4-Ø18	467	72
65	430	185	145	122	20	4-Ø18	475	74
80	460	200	160	132	22	8-Ø18	492	77
