产品名称： |
双金属片式蒸汽疏水阀 |
| |
产品型号： |
TSF |
| |
|
| |
 |
| |
咨询电话：021-51061290 李工 张正 |
|
|
 |
| |
|

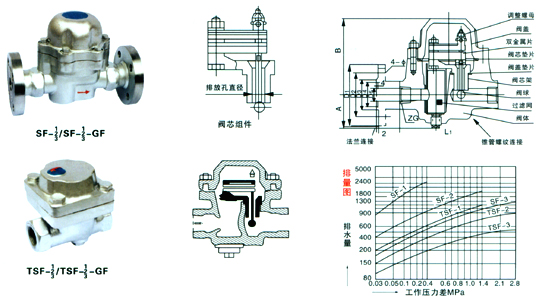

双金属片式蒸汽疏水阀结构尺寸图
 通用型双金属疏水阀的四种功能
1、排空气和水：输送管线的压力或重力使阀打开，迅速排除空气和水，缩短升温时间。
2、阻汽：进入阀腔中的蒸汽使双金属元件弯曲产生热拉力，并克服管道压力是关闭阀球。热拉力是随相应的饱和蒸汽曲线变化的。因此，在其压力范围内部矛盾能有效地工作。
3、排放冷凝水：冷凝水逐步渐降低了双金属元件的热拉力，使排放孔逐渐打开，冷凝水畅通无阻碍地排放。
4、起止回阀作用：阀球能在管线产生回流时，立即关闭排放孔，无须附加装置。
双金属片式蒸汽疏水阀主要零件材料
| 零件名称 |
材料 |
| 阀体 |
碳钢 |
| 阀盖 |
| 垫片 |
F304柔性石墨 |
| 阀芯组件 |
不锈钢 |
| 排放孔密封面 |
堆焊硬质合金 |
| 过滤网 |
不锈钢 |
双金属片式蒸汽疏水阀主要连接尺寸
| 型号 |
公称通径
DN（mm） |
尺寸 |
| L |
H |
H1 |
| TSF-1/2/3 |
15 |
110 |
130 |
35 |
| 20 |
110 |
130 |
35 |
| 25 |
110 |
130 |
35 |
| SF-1/2/3 |
15 |
155 |
170 |
45 |
| 20 |
155 |
170 |
45 |
| 25 |
155 |
170 |
45 |
双金属片式蒸汽疏水阀主要外型及连接尺寸
| 型号 |
公称通径
DN（mm） |
|
| L |
H |
D |
D1 |
D2 |
b |
f |
Z-Φd |
| SF-123 |
15 |
230 |
180 |
95 |
65 |
45 |
14 |
2 |
4-Φ14 |
| 20 |
230 |
180 |
105 |
75 |
65 |
14 |
2 |
4-Φ14 |
| 25 |
230 |
185 |
115 |
85 |
65 |
14 |
2 |
4-Φ14 |
| 32 |
250 |
195 |
135 |
100 |
73 |
16 |
3 |
4-Φ18 |
| 40 |
250 |
200 |
145 |
110 |
85 |
16 |
3 |
4-Φ18 |
| 50 |
250 |
203 |
160 |
125 |
100 |
16 |
3 |
4-Φ18 |
| TSF-123 |
15 |
210 |
140 |
95 |
65 |
45 |
14 |
2 |
4-Φ14 |
| 20 |
210 |
145 |
105 |
75 |
55 |
14 |
2 |
4-Φ14 |
| 25 |
210 |
150 |
115 |
85 |
65 |
14 |
2 |
4-Φ14 | | |
|
|
|
