  产品名称: 全天候呼吸阀
  产品型号: GFQ-2


  咨询电话:021-51061290 李工 张正
 相关产品
 全天候呼吸阀

GFQ-2型全天候呼吸阀用于油及液体罐上,来排除罐内的正压和负压气体,使罐内液体进出方便.如罐体上不装呼吸阀罐内的液体进出有一定的障碍,很可能出现罐体变型和振动,该产品设计合理,结构简单,使用方便;是储罐的必备产品,不可缺少。呼吸阀是固定在储罐顶上的通风装置,以保证罐内压力的正常状态,防止罐内超压或真空使储罐遭受损坏,也可减少罐内液体、油品蒸发损耗。根据中国《石油化工设计防火规范》(GB50160-92)的规定:“甲、乙类液体的固定顶罐,应设阻火器和呼吸阀”
性能及特点:

1.新型全天候呼吸阀壳体选用铸铁、铸钢和铝合金,耐腐蚀性好;
2.阀盘采用四氟材料,耐低温,防冻性能好;
3.结构简单,易检修,安全方便;
4.新型全天候呼吸阀性能完全符合石油工业部标准 SY7511-87 规定。

适用范围:
1.新型全天候呼吸阀适用于储存闪点低于 28 ℃的甲类油品和闪点低于 60 ℃的乙类油品,如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐。
2.可与新型波纹阻火器配套使用。

使用说明:
   呼吸阀安装在储罐顶部,是解决罐内正压,负压的气体,使罐内的液体进出没有受到阻碍,当外液体输入罐内时有大量的气体往外呼(称正压)。如罐内液体往外输出时罐内必须从外空气吸进罐内(称负压)。如停止工作时呼吸阀自动关闭不会把罐内液气往外泄漏,使罐内的液体质量得到了有利的保障。

维护与保养:
1.     为了呼吸阀使用安全,在使用前先检查导杆和阀盘是否灵活。
2.     此阀要定期( 6 个月内)检查通气口正、负阀盘是否灵活,阀盘接触面有无损坏,如有损坏应立即检修。
3.     检修完毕后,一切正常可重新使用。
零部件材料:
阀体材料
碳钢WCB、不锈钢304、316、铝合金
正压阀盘材料
不锈钢304、316、铝合金
负压阀盘材料
不锈钢304、316、四氟PTFE
环境温度 ℃
-30~60
主要技术参数:
A级正压
355Pa (36毫米水柱)
负压
295Pa (30毫米水柱)
B级正压
980Pa (100毫米水柱)
负压
295Pa (30毫米水柱)
C级正压
1765Pa (180毫米水柱)
负压
295Pa (30毫米水柱)

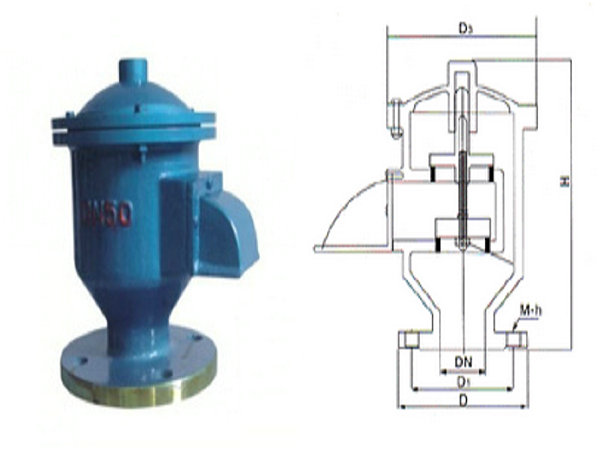

国标法兰连接外形尺寸: GB、JB
规格
安装尺寸(毫米)
D1
D
D3
H
M-h
DN25
70
100
115
180
4×10
DN50
110
140
160
255
4×12
DN80
150
185
213
260
4×16
DN100
170
205
265
290
4×16
DN150
225
260
305
330
8×16
DN200
280
315
355
350
8×16
DN250
335
370
420
400
12×16
