产品概述
滑轨式双重密封零泄漏阀门系列是本公司研发的高科技产品。该阀设计新颖、结构独特，是一种软 硬兼有的双重、双关断密封阀门，保证了零泄漏；具有可靠的阻燃性，为安全运行提供了保障；启闭过 程中，密封面完全脱离接触，实现了无磨损运行；开关力矩小；行程短，操作迅速；可实现在线维修，降低维修成本。广泛用于储油罐区、栈桥、成品油输送等重要领域，适用温度在-60℃～200℃范围内。
性能特点
1、 双侧密封，相互独立。
2、 无磨损；轨道式结构设计，启闭过程阀芯与阀座完全脱离接触，实现无磨损运行使用寿命长。
3.、运行安全；软硬双重密封，具有可靠的阻燃性。
4、操作快捷；减少工作强度（阀杆升程是普通阀门的1/3～1/6）。
5、阀位指示器，启闭状态一目了然。
6、底部排污，便于阀体内杂质排除。
7、 阀门具有底部和顶部打开性能，阀门无需从管线上拆下，即可在现场对阀内件进行快速更换和维修。
8、开关力矩小。
主体材料
1、阀体：ZG350, 1Cr13等
2、阀板：QT500-3, 3Cr13等
3、密封件：丁晴橡胶，氟橡胶等
4、密封面：碳钢，不锈钢等。

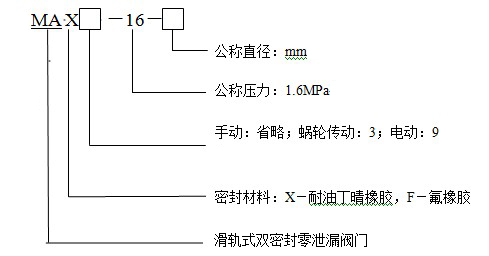

型号说明：

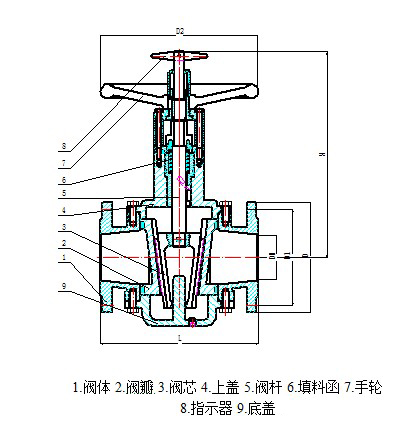

规格及安装尺寸：
型号及安装尺寸表
型 号
|
公称压力PN
MPa
|
公称直径DN
mm
|
主要外形和连接尺寸mm
|
L
|
D
|
D1
|
D2
|
Z-фd
|
H
|
H1
|
MAX-16-50
|
1.6
|
50
|
250
|
165
|
125
|
255
|
4-18
|
350
|
440
|
MAX-16-80
|
80
|
280
|
200
|
160
|
280
|
8-18
|
365
|
450
|
MAX-16-100
|
100
|
300
|
220
|
180
|
300
|
8-18
|
370
|
510
|
MAX-16-150
|
150
|
350
|
280
|
240
|
320
|
8-23
|
450
|
660
|
MAX-16-200
|
200
|
400
|
340
|
295
|
400
|
12-23
|
540
|
780
|
MAX-16-250
|
250
|
450
|
395
|
355
|
450
|
12-27
|
560
|
910
|
MAX-16-300
|
300
|
500
|
445
|
410
|
500
|
12-27
|
640
|
990
| 注：采用法兰连接，符合国家标准GB9113.1-2000
|
