产品概述: 分动式双密封无泄露闸阀系列是本公司研发的高科技专利产品，由于采用了创新的分动式密封结构， 突破了传统闸阀的密封结构形式，从根本上解决了传统闸阀关闭不严的内漏问题，具有结构简单、性价 比高、操作灵活、开关力矩小、阻力损失小、耐渣防污、密封严密、安全可靠等突出优点。可以广泛应 用于石油化工、冶金、火力发电、城市供水等行业的流体通断控制。
性能特点: 1． 密封严密，无泄漏
2． 软硬双重密封，具有阻燃性，安全可靠
3． 阀杆采用不锈钢材料并采用滚珠副传动，开关力矩小
4． 在阀门开关过程中，闸板密封面与阀座之间不存在摩擦，避免密封面擦伤损坏，使用寿命长
主体材料: 1． 阀体：QT500-7、ZG350、1Cr13等
2． 阀座：3Cr13不锈钢等
3． 闸板：3Cr13不锈钢等
4． 密封件：丁氰橡胶、氟橡胶等
5． 密封面：不锈钢、硬质合金等

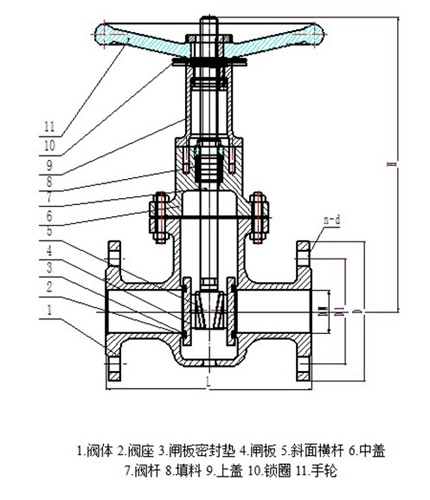

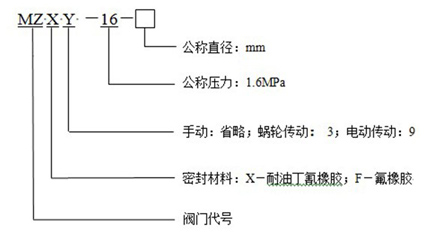

型号说明：规格及安装尺寸：
型号及安装尺寸表
型 号
|
公称压力PN
MPa
|
公称直径DN
mm
|
主要外形和连接尺寸mm
|
L
|
D
|
D1
|
D2
|
Z-фd
|
H
|
H1
|
MZXY-16-50
|
1.6
|
50
|
250
|
165
|
125
|
255
|
4-18
|
350
|
440
|
MZXY-16-80
|
80
|
280
|
200
|
160
|
280
|
8-18
|
450
|
550
|
MZXY-16-100
|
100
|
300
|
220
|
180
|
300
|
8-18
|
550
|
670
|
MZXY-16-150
|
150
|
350
|
280
|
240
|
320
|
8-23
|
690
|
870
|
MZXY-16-200
|
200
|
400
|
340
|
295
|
400
|
12-23
|
820
|
1050
|
MZXY-16-250
|
250
|
450
|
395
|
355
|
450
|
12-25
|
970
|
1250
|
MZXY-16-300
|
300
|
500
|
445
|
410
|
500
|
12-25
|
1150
|
1500
|
注：采用法兰连接，符合国家标准GB9113.1-2000
订货须知: 1. 定货时应提供产品的公称压力、公称直径、工作温度、输送介质以及所需数量等参数。
2. 超出本资料范围或有其它特殊要求，请向公司咨询。
