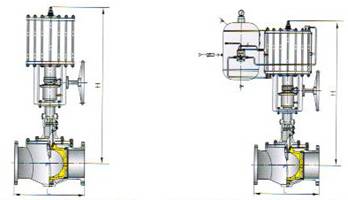

  产品名称: Q6s41(QZ)气动轨道球阀
  产品型号: Q6s41(QZ)


  咨询电话:021-51061290 李工 张正
 相关产品
 Q6s41(QZ)气动轨道球阀


结构特点及工作原理:
1.阀门为上装式整体结构,单阀座防止泄漏,阀杆采用防火保护结构,安全硬密封,集中众多阀门之优点,等泄漏,在线维修,工艺先进,受压力高,阀门操作的安全性,可靠快速,使用范围广。
2. 阀门开启和关闭过程中,密封副是分离,无摩擦,扭矩小,使用寿命小。
3.阀门关闭时,球体与阀座保持一定空间,流速增大,从而达到冲洗密封面的作用,使密封面保持整洁。
4. 阀门开启时,驱动装置促使阀杆上升,球体先行胶离密封里面,在阀杆导向螺旋槽的作用下,球体转动90度,阀门全开。
5. 阀门关闭时,驱动装置促使阀杆下移,导向螺旋槽促使球体转动90度,在阀杆楔臂作用下,球体摆动并且抵紧阀座密封面,阀门关闭。
6.气动或电动轨道球阀均可有手动装置,当断电或气源故障时,可手动操作启闭。
7. 用户需要时,可设计带复位弹簧的单位作用或空间罐装置,以防紧使用。
