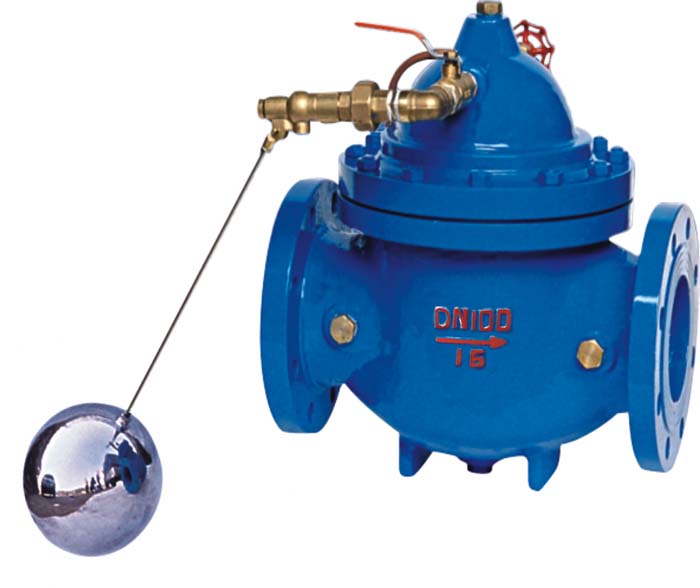

100X遥控浮球阀结构特点和用途
100X遥控浮球阀由主阀、针阀、球阀、浮球阀、微型过滤器等组成水力控制接管系统，调定后，自动控制液面高度。
本产品直接利用液面控制，不需要其它装置和能源，保养简便，液面控制准确度高，不受水压影响，密封可靠。
本系列阀门产品广泛用于高层建筑、生活区等供水管网系统的水塔、水池等设施的液面控制。
工作原理
当管道从进水端给水时，由于针阀、球阀、浮球阀是常开的，水通过微型过滤器、针阀、控制室、球阀、浮球阀进入水池，此时控制室不形成压力，主阀开启，水塔(池)供水。
当水塔(池)的水面上升至设定高度时，浮球浮起关闭浮球阀，控制室内水压升高，推动主阀关闭，供水停止。当水面下降时，浮球阀重新开启，控制室水压下降，主阀再次开启继续供水，保持液面的设定高度。
主要零件材料
|
公称压力(Mpa)
|
壳体试验压力(MPa) |
密封试验压力(MPa) |
适用介质 |
介质温度(℃) |
|
1.0 |
1.5 |
1.1 |
水 |
0-80 |
|
1.6 |
2.4 |
1.76 |
|
2.5 |
3.75 |
2.75 |
100X遥控浮球阀主要零件材料
|
零件名称
|
零件材料 |
|
阀体 阀盖 |
WCB |
|
阀座 阀盘 |
铜合金 |
|
密封圈 O型圈 |
丁腈橡胶 |
|
阀杆 |
2Cr13 |
|
弹簧 |
50CrVA |
|
针型阀 |
铜合金 |
|
球阀 |
铜合金 |
|
浮球阀 |
铜合金 |
|
微型过滤器 |
不锈钢 |

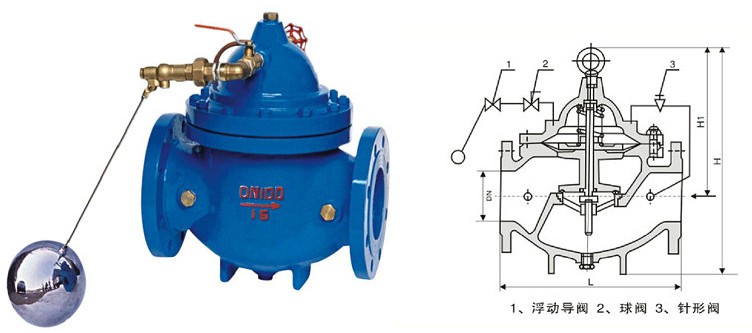

100X遥控浮球阀连接尺寸（PN 1.0-2.5MPa）
|
公称通径DN
|
L |
H |
H1 |
A |
B |
|
50 |
250 |
260 |
90 |
340 |
260 |
|
65 |
280 |
285 |
98 |
350 |
270 |
|
80 |
310 |
295 |
110 |
360 |
280 |
|
100 |
350 |
315 |
120 |
380 |
290 |
|
125 |
400 |
335 |
145 |
420 |
340 |
|
150 |
450 |
390 |
155 |
440 |
360 |
|
200 |
550 |
460 |
190 |
465 |
385 |
|
250 |
650 |
520 |
250 |
495 |
415 |
|
300 |
800 |
620 |
290 |
580 |
440 |
|
350 |
900 |
650 |
330 |
605 |
470 |
|
400 |
1000 |
710 |
360 |
630 |
490 |
|
450 |
1000 |
750 |
445 |
655 |
510 |
|
500 |
1100 |
800 |
495 |
685 |
545 |
|
600 |
1100 |
900 |
550 |
740 |
610 |
|
700 |
1450 |
1000 |
605 |
800 |
670 |
|
800 |
1560 |
1100 |
730 |
860 |
730 |
|
900 |
1800 |
1200 |
800 |
915 |
785 |
|
1000 |
2000 |
1330 |
910 |
985 |
855 | |
