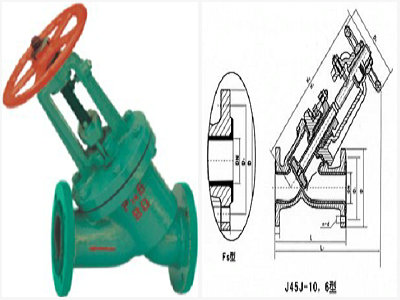

  产品名称: 衬胶直流式截止阀
  产品型号: J46


  咨询电话:021-51061290 李工 张正
 相关产品
 衬胶直流式截止阀


衬胶直流式截止阀:

设计与制造按:GB/12239
结构长度:GB/12221
法兰连接尺寸按:GB4126.3 GB4216.4
试验检验按:GB/T13927

衬胶直流式截止阀:

一、性能规范

型号

公称压力PN(MPa)

试验压力PS(MPa)

适用介质

工作温度(℃)

壳体试验

密封试验

J45J/F46-6

0.6

0.9

0.66

W.非腐蚀性流体
J.一般腐蚀性流体
FS.强酸碱及各种有机溶剂(溶融碱金属及元素氟除外)

≤80
≤150

J45J/F46-10

1.0

1.5

1.1


二、主要零部件材料表

零件名称

阀体、阀瓣

阀盖

阀杆、阀瓣

手轮廓

材料

HT200衬氟塑料、衬橡胶

HT200衬氟塑料、衬橡胶

35衬氟塑料衬橡胶

HT200

三、主要连接尺寸及重量

型号

公称通径DN(mm)

尺寸(mm)

质量(kg)

L

D

D1

D

H1

b

Do

n-d



5

160

100

75

60

205

16

120

4-11

4.5



32

200

120

90

70

-

16

160

4-13.5

13







130

100

80

250

16

160

4-13.5

14



50

230

140

110

90

290

16

160

4-13.5

16.5



65

290

160

130

100

310

16

180

4-13.5





80

310

190

150

125

358

18

200

4-17.5

36







210

170

145

428

18

200

4-17.5

50



125

400

240

200

175

510

20

280

8-17.5

68



150

480

265

225

200

550

20

280

8-17.5

90



200

600

30

280

255

635

22

400

8-17.5

146



250

730

375

335

312



24



12-.17.5
