  产品名称: 弹性金属密封法兰蝶阀
  产品型号: D343H


  咨询电话:021-51061290 李工 张正
 相关产品
 弹性金属密封法兰蝶阀

D343H弹性金属密封法兰蝶阀概述
Dt43弹性硬密封法兰蝶阀采用一个“U”型不锈钢密封圈,该精密的弹性密封圈与经过抛光的蝶板三维偏心接触。解决了传统偏心蝶阀在启闭0°~10°瞬间密封面仍处于滑动接触摩擦的弊病,实现蝶板在开启瞬间密封面即分离,关闭接触即密封的效果,达到延长使用寿命、密封性能最佳的目的。因此被广泛地应用到介质温度≤550的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上,是调节流量和截断流体的最佳装置。
特点

1、该蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便;
2、本蝶阀采用不锈钢“U”型密封圈,具有一定的弹性无论在高温、低温的情况下,它与蝶板均具有优良的密封性;
3、本蝶阀的三维偏心距,经过严格的计算,“U”型密封圈与蝶板几乎无磨擦,使用寿命长,并具有越关越紧的功能;
4、蝶板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长;
5、本蝶阀结构独特,“开关”仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响,密封性能可靠;
6、耐高温、耐低温、耐腐蚀性。

D343H弹性金属密封法兰蝶阀采用标准

设计标准 :GB/T12238-1989
法兰连接尺寸:
 GB/T9113.1-2000;GB/T9113.2-2000
 GB/T9115.1-2000;GB/T9115.2-2000
 结构长度:GB/T12221-1989
 压力试验:GB/T13927-1992;JB/T9092-1999
D343H弹性金属密封法兰蝶阀主要技术参数

公称通径

DN(mm)
50~1200
公称压力
PN(MPa)
0.6
1.0
1.6
2.5
4.0
试验压力
强度试验
0.9
1.5
2.4
3.75
6.0
密封试验
0.66
1.1
1.76
2.75
4.4
气密封试验
0.6
0.6
0.6
0.6
0.6
适用介质
水、蒸气、油品、酸类腐蚀性等。
驱动方式
手动、蜗轮传动、气动、电动
适用温度
碳钢 :-29℃~600℃ 不锈钢-40℃~600℃

D343H弹性金属密封法兰蝶阀主要零件的材质

零件名称

材料
阀体
铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板
铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢
密封圈
不锈钢、聚内脂、抗磨材料
阀杆
2Cr13、1Cr13不锈钢、铬钼钢
填料
柔性石墨

D343H弹性金属密封法兰蝶阀三偏心特点及原理

1、偏离管道中心
2、偏离密封面中心
3、倾斜的锥形

当阀门开启时,蝶板与阀座在关闭时瞬间接触,利用蝶板偏心1、偏心2迅速脱离阀座,降低了密封副的磨损,磨擦力矩小,开启灵活。偏心锥面3,使阀门在开启或关闭时蝶板能通过阀座内孔,实现接触密封。另外,锥形蝶板的旋转半径大于密封副接触位置的旋转半径,故蝶板在阀门关闭时将出现越关越紧,能够实现自锁,防止蝶板过位。

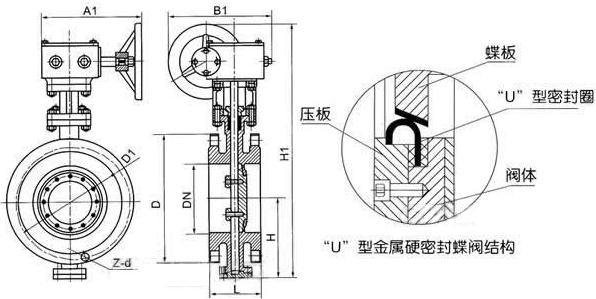

外形尺寸
Dt3/6/943H-6、10C.P.R.V系列法兰式弹性金属硬密封蝶阀

公称通径

结构长度
标准值
外形尺寸(参考值)
连接尺寸(标准值)
H
Dt373H
Dt673H
Dt973H
PN0.6MPa
PN1.0MPa
毫米
英寸
L
H1
A1
B1
H2
A2
B2
H3
A3
B3
D1
Z-d
D1
Z-d
50
2
43
112
350
180
200
625
245
72
530
250
255
110
4-14
125
4-18
65
21/2
46
115
370
180
200
625
245
72
530
250
255
130
4-14
145
4-18
80
3
49
120
380
180
200
645
245
72
565
250
255
150
4-18
160
8-18
100
4
56
138
420
180
200
675
355
92
600
250
255
170
4-18
180
8-18
125
5
64
164
460
180
200
715
355
92
640
250
255
200
8-18
210
8-18
150
6
70
175
555
270
280
800
355
92
705
300
315
225
8-18
240
8-22
200
8
71
208
605
270
280
850
250
170
775
300
315
280
8-18
295
8-22
250
10
76
243
680
270
280
925
250
170
945
300
315
335
12-18
350
12-22
300
12
83
283
800
380
420
1035
450
220
1070
300
315
395
12-22
400
12-22
350
14
92
310
835
380
420
1070
450
220
1140
300
315
445
12-22
460
16-22
400
16
102
340
915
450
470
1190
450
220
1210
300
315
495
16-22
515
16-22
450
18
114
380
960
480
490
1250
650
280
1335
575
714
550
16-22
565
20-26
500
20
127
410
1020
480
490
1290
650
280
1415
575
714
600
20-22
620
20-26
600
24
154
470
1225
480
490
1455
850
380
1605
656
810
705
20-26
725
20-30
700
28
165
550
1355
640
660
1585
850
380
1844
656
810
810
24-26
840
24-30
800
32
190
640
1470
640
660
1700
1250
380
2040
656
810
920
24-30
950
24-33
900
36
203
710
1545
750
860
1965
1250
380
2255
785
863
1020
24-30
1050
28-33
1000
40
216
770
1795
850
900
2015
1250
380
2380
785
863
1120
28-30
1160
28-36
1200
48
254
890
1965
850
900
2250
1250
380
2640
785
863
1340
32-33
1380
32-39

Dt3/6/943H-16、25C.P.R.V系列法兰式弹性金属硬密封蝶阀

公称通径

结构长度
标准值
外形尺寸(参考值)
连接尺寸(标准值)
H
Dt373H
Dt673H
Dt973H
PN1.6MPa
PN2.5MPa
毫米
英寸
L
H1
A1
B1
H2
A2
B2
H3
A3
B3
D1
Z-d
D1
Z-d
50
2
43
112
350
180
200
625
245
72
530
250
255
125
4-14
125
4-18
65
21/2
46
115
370
180
200
625
245
72
530
250
255
145
4-14
145
8-18
80
3
49
120
380
180
200
645
245
72
565
250
255
160
8-18
160
8-18
100
4
56
138
420
180
200
675
355
92
600
250
255
180
8-18
190
8-22
125
5
64
164
460
180
200
715
355
92
640
250
255
210
8-18
220
8-26
150
6
70
175
555
270
280
800
355
92
705
300
315
240
8-22
250
8-26
200
8
71
208
605
270
280
850
250
170
775
300
315
295
12-22
310
12-26
250
10
76
243
680
270
280
925
250
170
945
300
315
355
12-26
370
12-30
300
12
83
283
825
380
420
1035
450
220
1070
300
315
410
12-26
430
16-30
350
14
92
310
900
380
420
1070
450
220
1140
300
315
470
16-26
490
16-33
400
16
102
340
980
450
470
1190
450
220
1210
300
315
525
16-30
550
16-36
450
18
114
380
1030
480
490
1250
650
280
1335
575
714
585
20-30
600
20-36
500
20
127
410
1105
480
490
1290
650
280
1415
575
714
650
20-33
660
20-36
600
24
154
470
1310
480
490
1455
850
380
1605
656
810
770
20-36
770
20-39
700
28
165
550
1435
640
660
1585
850
380
1844
656
810
840
24-36
875
24-42
800
32
190
640
1605
640
660
1700
1250
380
2040
656
810
950
24-39
990
24-48
900
36
203
710
1745
750
860
1865
1250
380
2255
785






用户注意:表中H1H2H3尺寸均可根据用户需要加长(长杆蝶阀),若需特殊材料定货时提出。注:Dt-代表弹性密封结构.
注:法兰标准:GB/T9113.1-2000 GB/T9113.2-2000 GB/T911.5.1-2000 GB/T9115.2-2000
用户注意:表中H1、H2、H3尺寸均可根据用户需要加长(长杆蝶阀),若需特殊材料定货时提出。
