一、400X流量控制阀概述：

400X流量控制阀，是一种采用高精度先导式方式控制流量的多功能阀门。适用于配水管需控制流量和压力的管路中，保持预定流量不变，将过大流量限制在一个预定值，并将上游高压适当臧低，即使主阀上游的压力发生变化，也不会影响主阀下游的流量。该阀一改常规节流阀使用孔板或纯机械地臧小流域面积的原理，利用相关导阀，最大限度地减少能量在节流过程中的损失。如遇紧急情况400XA流量控制阀可以完全截止流量避免损失。控制灵敏度高，安全可靠，调试简便，使用寿命长。

二、400X流量控制阀水利控制阀阀设计选用要点 　　

1、工程式中应用的水力控制阀是经过制造厂检验合格，各种标识齐全，技术资料符合要求的产品。 　　

2、根据功能要求，选择阀门种类，再根据管道输送介质、温度、建筑标准和业主 要要求 等，确定阀门的阀体和密封部位的材质。常用的阀 体材料有铸铁 、铜铁、铜、塑料等。常用的密封面和衬里材料有铜合金、塑料、钢、硬质合金、橡胶等。阀 体材料应与管道材料相匹配。 　　

3、阀门的公称压力有0.6、1.0、1.6、2.5和4.0MPa等不同级别，管道输送的介质，其工作压力应小于阀门的公称压力值。 　　

4、工程中水力控制阀的设置应当有足够的空间，以便管理、操作、安装和维修，并应符合管路对阀门的要求。 　　

5、管路采用法兰连接时，应采用法兰连接的水力控制阀；管路采用沟槽式连接时，应采用沟槽式连接的水力控制阀。 　　

6、水利控制阀应设置在介质单向流动的管路上。 　　

7、水利控制阀主阀体上的箭头方向必须与管路系统流向一致。 　　

8、接水力控制阀管段不 应有气堵 、气阻现象。在管网最高位置 等存气段 应设置自动排气阀。 　　

9、阀门水平安装时，阀盖、阀杆应朝上。垂直安装时，阀盖、阀杆应朝外。 　　

10、阀门安装前应做强度和严密性试验。 　　

11、阀门的强度和严密性试验应符合以下规定。

  A、阀门的强度试验压力为公称压力的1.5倍； 　　

  B、阀门的严密性试验压力为公称压力的1.5倍； 　　

  C、试验压力在试验持续时间内应保持不变，且壳体填料及阀瓣密封面无渗漏； 　　

  D、阀门试验持续时间按上表

三、400X流量控制阀结构特点和用途　　

400X流量控制阀由主阀、流量调节阀、针阀、导阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作，控制和调节主阀开度，使通过主阀的流量保持不变。 　　本产品利用水力自力控制，不需要其它装置和能源，保养简便，流量控制稳定。 　　

本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。 　　

四、400X流量控制阀工作原理

当阀门从进口端给水时，水流过针阀进入主阀控制室，并经过导阀、球阀流出主阀控制室到出口，此时主阀处于全开或浮动状态。调定主阀上部的流量调节阀，可为主阀设定一定开度。调节针阀开度和调节导阀弹簧压力，即可使主阀开度保持在设定开度，并在压力变化时导阀进行自动调节，保持流量不变。。

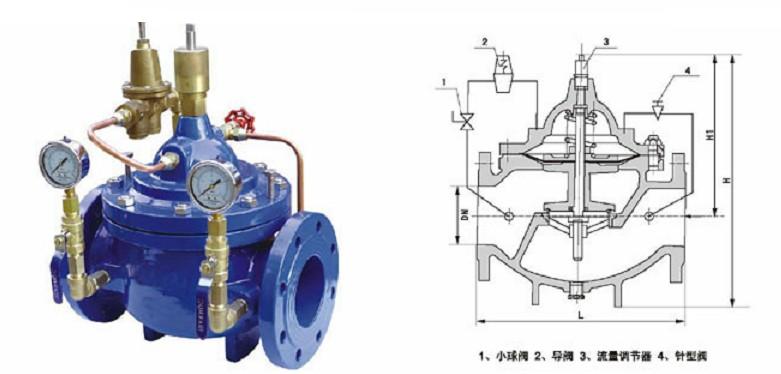

五、400X流量控制阀部件列表：　　

1、球阀

2、导阀

3、流量调节阀

4、主阀

5、压力表

6、针阀

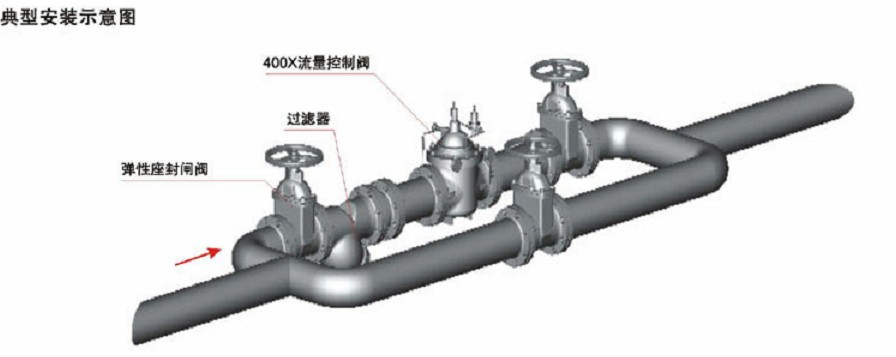

六、400X流量控制阀安装要求
