  产品名称: 流量控制阀
  产品型号: 400X


  咨询电话:021-51061290 李工 张正
 相关产品
 流量控制阀



一、400X流量控制阀概述:

400X流量控制阀,是一种采用高精度先导式方式控制流量的多功能阀门。适用于配水管需控制流量和压力的管路中,保持预定流量不变,将过大流量限制在一个预定值,并将上游高压适当臧低,即使主阀上游的压力发生变化,也不会影响主阀下游的流量。该阀一改常规节流阀使用孔板或纯机械地臧小流域面积的原理,利用相关导阀,最大限度地减少能量在节流过程中的损失。如遇紧急情况400XA流量控制阀可以完全截止流量避免损失。控制灵敏度高,安全可靠,调试简便,使用寿命长。

二、400X流量控制阀水利控制阀阀设计选用要点

1工程式中应用的水力控制阀是经过制造厂检验合格,各种标识齐全,技术资料符合要求的产品。

2根据功能要求,选择阀门种类,再根据管道输送介质、温度、建筑标准和业主 要要求 等,确定阀门的阀体和密封部位的材质。常用的阀 体材料有铸铁 、铜铁、铜、塑料等。常用的密封面和衬里材料有铜合金、塑料、钢、硬质合金、橡胶等。阀 体材料应与管道材料相匹配。

3阀门的公称压力有0.61.01.62.54.0MPa等不同级别,管道输送的介质,其工作压力应小于阀门的公称压力值。

4工程中水力控制阀的设置应当有足够的空间,以便管理、操作、安装和维修,并应符合管路对阀门的要求。

5管路采用法兰连接时,应采用法兰连接的水力控制阀;管路采用沟槽式连接时,应采用沟槽式连接的水力控制阀。

6水利控制阀应设置在介质单向流动的管路上。

7水利控制阀主阀体上的箭头方向必须与管路系统流向一致。

8接水力控制阀管段不 应有气堵 、气阻现象。在管网最高位置 等存气段 应设置自动排气阀。

9阀门水平安装时,阀盖、阀杆应朝上。垂直安装时,阀盖、阀杆应朝外。

10阀门安装前应做强度和严密性试验。

11阀门的强度和严密性试验应符合以下规定。

  A、阀门的强度试验压力为公称压力的1.5倍;

  B、阀门的严密性试验压力为公称压力的1.5倍;

  C、试验压力在试验持续时间内应保持不变,且壳体填料及阀瓣密封面无渗漏;

  D、阀门试验持续时间按上表

三、400X流量控制阀结构特点和用途

400X流量控制阀由主阀、流量调节阀、针阀、导阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作,控制和调节主阀开度,使通过主阀的流量保持不变。   本产品利用水力自力控制,不需要其它装置和能源,保养简便,流量控制稳定。

本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

四、400X流量控制阀工作原理

当阀门从进口端给水时,水流过针阀进入主阀控制室,并经过导阀、球阀流出主阀控制室到出口,此时主阀处于全开或浮动状态。调定主阀上部的流量调节阀,可为主阀设定一定开度。调节针阀开度和调节导阀弹簧压力,即可使主阀开度保持在设定开度,并在压力变化时导阀进行自动调节,保持流量不变。。

五、400X流量控制阀部件列表:

1、球阀

2、导阀

3、流量调节阀

4、主阀

5、压力表

6、针阀

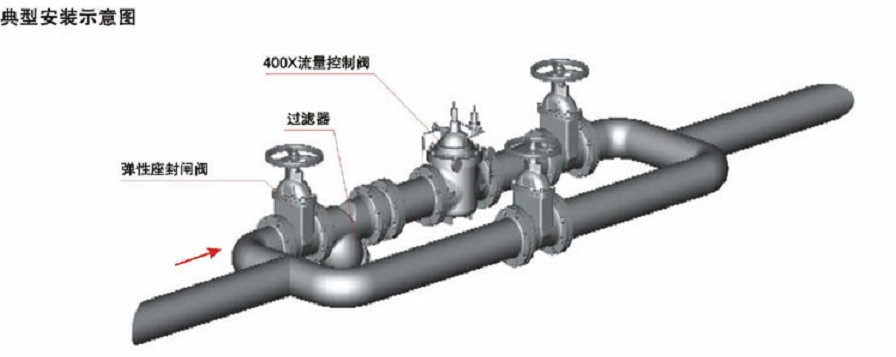

六、400X流量控制阀安装要求
