   首页 - 产品展厅 - 产品介绍
  产品名称: 持压泄压阀
  产品型号: 500X


  咨询电话:021-51061290 李工 张正
 相关产品
 持压泄压阀

500X持压泄压阀


        500X持压泄压阀 产品介绍:
    该阀由主阀及外装控制导阀组成。主要安装于建筑物被保护给水系统的旁路中,保障主阀上游供水区的压力,当给水管中压力超过泄压阀设定压力时,泄压阀开启,防止管线及设备因超压而损坏。该阀主要用于高层建筑消防测试循环系统的泄压,是弹簧式安全阀的升级换代产品。
500X持压泄压阀性能特点:
◆结构新颖合理、合理运用液压原理控制论    ◆灵敏度高、安全泄压    ◆阀瓣快开慢闭、无水锤冲击    ◆运行平稳、无噪声    ◆使用寿命时间长
500X持压泄压阀主要零部件:

零件名称
材质
阀体、阀盖
铸铁、铸钢、不锈钢
阀座
锡青铜、不锈钢
阀瓣
碳钢、不锈钢+丁腈橡胶
阀杆
铝青钢、铬不锈钢
膜片
丁腈橡胶
膜片压板
碳钢、不锈钢
弹簧
不锈钢

500X持压泄压阀结构尺寸:


DN(mm)

L(mm)

H(mm)

H(mm)

(KG)

50

234

98

320

18

65

240

115

410

22

80

285

131

430

30

100

325

145

480

55

125

345

160

535

70

150

395

185

600

80

200

470

160

675

110

250

575

180

720

210

300

640

200

820

300

350

645

225

860

380

400

970

750

950

350

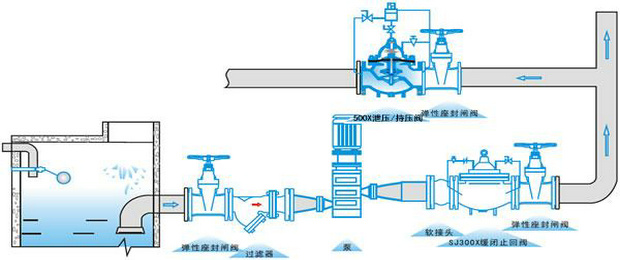

500X持压泄压阀安装要求:
◆在泄压/持压阀前必须安装过滤器。
◆调节时导阀上的螺杆应退出,启动水泵让水由泄压阀泄出,逐渐拧入调节螺杆,使压力逐步升高。一直到所需设定的压力为止。调定后拧紧锁紧螺母。

500X持压泄压阀可能出现的故障及排除方法:


故障现象

故障原因

排除方法

不泄压或泄压不稳



●导向阀芯被卡住
●进出水口方向向反
●未进行压力调整



●拆下来调整
●调整过来
●调整导阀调节螺杆

不持压



●主阀体内有杂物
●主阀膜片损坏
●压力调整不适宜



●清除杂物
●更换主阀膜片
●重新调整调节螺杆

有异常声音



●主阀体内有杂物
●针阀开的过大



●清除杂质
●调节针阀
