特性：
直复动连结膜片式通电闭型
阀体为精密铸造
可无压差下，直接操作
额定电压：AC110V/220V/DC24V（50/60HZ）
电压允许差：±10%，DC电压允许误差：±10%
不适合用流体：
温度高时为 液态，冷却时为固态
腐蚀性流体
黏度超过20cst以上流体
注意事项
安装前管路内杂质，必须先清理干净
为了延长使用寿命，应于电磁阀前端安装Y型过滤器
外形尺寸
| 型号 |
长 |
高 |
接管螺纹 |
| 2W025-06BH |
40.5 |
110 |
1/8” |
| 2W025-08BH |
40.5 |
110 |
1/4” |
| 2W040-10BH |
52.5 |
115 |
3/8” |
| 2W160-10BH |
69 |
135 |
3/8” |
| 2W160-15BH |
69 |
135 |
1/2” |
| 2W200-20BH |
73 |
142 |
3/4” |
| 2W250-25BH |
99 |
150 |
1” |
| 2W350-35BH |
112 |
186 |
11/4” |
| 2W400-40BH |
123 |
197 |
11/2” |
| 2W500-50BH |
168 |
225 |
2” |
| 2W250-25FBH |
135 |
160 |
法兰4孔连接 |
| 2W350-35FBH |
152 |
230 |
法兰4孔连接 |
| 2W400-40FBH |
152 |
240 |
法兰4孔连接 |
| 2W500-50FBH |
200 |
270 |
法兰4孔连接 |

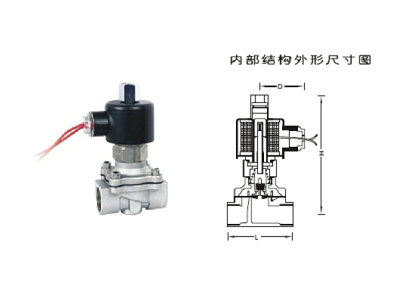

内部结构外形尺寸图
| 型号 |
2W025-06BH |
2W025-08BH |
2W040-10BH |
2W160-10BH |
2W160-15BH |
2W200-20BH |
2W250-25BH |
2W350-35BH |
2W400-40BH |
2W500-50BH |
| 使用流体 |
空气、水、油、瓦斯 |
| 动作方式 |
直动式 |
| 型式 |
常闭式 |
| 流量孔镜mm |
2.5 |
4 |
16 |
20 |
25 |
35 |
40 |
50 |
| CV值 |
0.23 |
0.6 |
4.8 |
7.6 |
12 |
24 |
29 |
48 |
| 接管口径 |
1/8” |
1/4” |
3/8” |
3/8” |
1/2” |
3/4” |
1” |
11/4” |
11/2” |
2” |
| 使用流体沾滞度 |
20CTS以下 |
| 使用压力kgf/cm2 |
水：0～7 空气：0～7 油：0～5 |
| 工作温度 |
-5～80℃ |
| 使用电压范围 |
±10% |
| 本体材质 |
不锈钢（SUS304） |
| 油封材质 |
NBR或VITON | |
