一、700X水泵控制阀概述

700X水泵控制阀由主阀、电磁导阀、针阀、球阀、单向阀、行程开关、微形过滤器和压力表组成水力控制接管系统。水泵需停止工作时，先由进口压使主阀关闭90%后，水泵停止运转。剩余10%由回水关闭。可防止水锤现象发生。其工作原理：当水泵工作阀门向下游供水时，点此导阀全开，针阀调至适当开度，上游水经针阀、单向阀进入主阀控制室，经电磁导阀流出，此时主阀控制室的压力保持主阀处于合适的开度，保持下游正常供水。当水泵停止工作时，电磁导阀先关闭，主阀控制室停止排水，控制室压力升高，主阀开始关闭。当关闭至90%时，主阀上部行程开关输出停泵信号，水泵停止运转。此时下游回水晶单向阀进入主阀控制室，控制室压力升高，主阀被关闭。本产品利用电磁导阀控制，不需要其他装置和能源。节约能源，保养简便，停泵平稳，广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

二、700X水泵控制阀主要零件材质如下表：

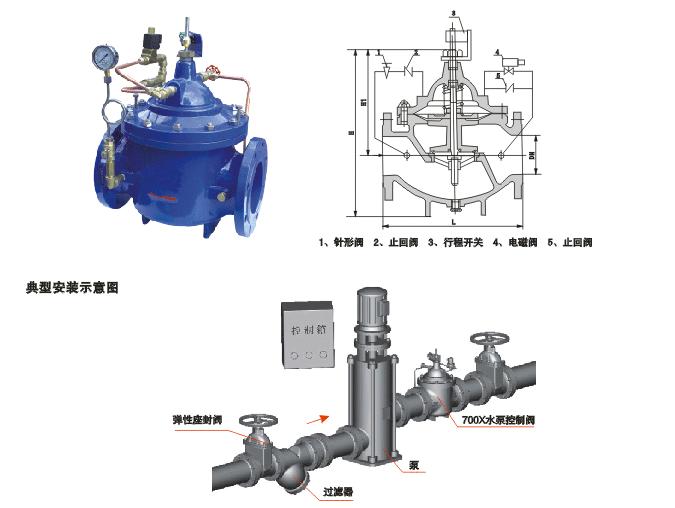

一、700X水泵控制阀概述 700X水泵控制阀由主阀、电磁导阀、针阀、球阀、单向阀、行程开关、微形过滤器和压力表组成水力控制接管系统。水泵需停止工作时，先由进口压使主阀关闭90%后，水泵停止运转。剩余10%由回水关闭。可防止水锤现象发生。其工作原理：当水泵工作阀门向下游供水时，点此导阀全开，针阀调至适当开度，上游水经针阀、单向阀进入主阀控制室，经电磁导阀流出，此时主阀控制室的压力保持主阀处于合适的开度，保持下游正常供水。当水泵停止工作时，电磁导阀先关闭，主阀控制室停止排水，控制室压力升高，主阀开始关闭。当关闭至90%时，主阀上部行程开关输出停泵信号，水泵停止运转。此时下游回水晶单向阀进入主阀控制室，控制室压力升高，主阀被关闭。本产品利用电磁导阀控制，不需要其他装置和能源。节约能源，保养简便，停泵平稳，广泛用于高层建筑、生活区等供水管网系统及城市供水工程。 二、700X水泵控制阀主要零件材质如下表： 零件名称 材质 阀体、阀盖 铸铁、铸钢、不锈钢 阀座 锡青铜、不锈钢 阀瓣 碳钢、不锈钢+丁腈橡胶 阀杆 铝青铜、铬不锈钢 膜片 丁腈橡胶 膜片压板 碳钢、不锈钢 弹簧 不锈钢 三、700X水泵控制阀结构尺寸： 四、700X水泵控制阀主要外形尺寸：   公称通径 尺    寸(mm) DN(mm) L F1 H1 H 20 150 136 269 342 25 160 136 269 342 32 180 136 269 342 40 200 155 300 395 50 203 155 300 395 65 216 165 288 385 80 241 175 310 420 100 270 195 340 500 125 300 220 380 540 150 330 230 410 575 200 400 255 440 665 250 480 300 460 720 300 550 340 480 750 350 622 415 516 830 400 685 450 560 900 450 750 450 560 900 500 811 410 750 1110 600 935 456 850 1286
