   首页 - 产品展厅 - 产品介绍
  产品名称: 三通隔膜阀
  产品型号: G49J


  咨询电话:021-51061290 李工 张正
 相关产品
 三通隔膜阀

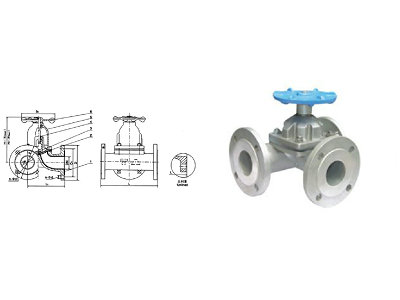

部件列表:
1、阀体
2、隔膜
3、阀瓣
4、阀杆
5、阀盖
6、手轮
二、三通隔膜阀用途:
三通隔膜阀用途:三通隔膜阀专用于控制非腐蚀性或一般腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种橡胶,适用于不同工作温度和流体管路。
适用温度:≤85℃、≤100℃、 ≤120℃、≤150℃(按照衬里和隔膜材料)
压力等级:PN1.0
三、三通隔膜阀材料:
阀体:铸铁、球墨铸铁、碳钢、不锈钢
阀盖:铸铁、球墨铸铁、碳钢、不锈钢
衬里:无衬里、橡胶
隔膜:橡胶
阀瓣:铸铁
阀杆:碳钢、不锈钢
手轮:铸铁
四、三通隔膜阀测试:
衬里层:电火花检测
试验与检验按GB/T13297标准
公称压力:PN(Mpa)
阀体:PN×1.5
密封:PN×1.1
五、三通隔膜阀结构特点:
隔膜阀是一种特殊形式的截止阀;
1、弹性密封的开闭件,确保没有内漏;
2、流线型的流道,使得压力损失小;
3、没有填料函,因此没有外漏;
4、阀体与盖被中间隔膜隔开,使得隔膜上方的阀盖,阀杆零件不受介质侵蚀;
5、隔膜可更换,维护费用低;
6、衬里材料的多样性,可适用于各种介质,并具有良好的耐腐蚀性。
六、G49J三通隔膜阀主要尺寸及重量:
DN
mm
公称压力
MPa
工作压力
MPa
L
(mm)
D
(mm)
D1
(mm)
n-φd
(mm)
F
(mm)
H1
(mm)
H2
(mm)
D0
(mm)
质量
25
1.0
1.0
160
96
115
85
4-14
108
120
66
5.5
32
180
118
135
100
4-18
138
157
96
8.5
40
200
135
145
110
4-18
147
167
96
12.5
50
230
150
160
125
4-18
167
192
96
17
65
290
182
180
145
4-18
194
229
165
24.5
80
310
210
195
160
4-18
212
252
230
33.5
