   首页 - 产品展厅 - 产品介绍
  产品名称: 液力自动控制阀
  产品型号: BFDZ701


  咨询电话:021-51061290 李工 张正
 相关产品
 液力自动控制阀


一、液力自动控制阀概述

 液力自动阀可用于离心水泵出口,具有截流止回、轻载启泵、消除水锤和流量调节等功能,可有效保护水泵和管网设备安全;阀门开度即可现场观察,有可远程数字显示,同时,还可输出4—20mA直流电流供计算机集中控制使用。

二、液力自动控制阀技术特点

阻力小:采用换向阀控制技术,大阀板开启度高,阻力小,阻力系数0.3—1.1;
体积小:阀体采用蝶式结构,体积只有同口径多功能水利控制阀的1/3——1/5;
重量轻:重量只有多功能水利控制阀的1/3——1/5;
寿命长:采用斜置密封幅,具有密封面磨损自动补偿功能,使用寿命大幅延长;
自动控制:阀门与水泵通过管内介质连锁,泵阀联动,无需人工干预,泵开阀开,泵停阀闭;
节能降耗:利用介质压力驱动,无需外接动力,节能降耗;
密封良好:采用软硬组合双重密封技术,有效解决了大口径阀门的密封难题,可长期确保“0”泄漏;
启闭轻松:大阀板采用偏心结构,摩擦力矩小,启闭轻松;
维修方便:控制系统零部件均外于阀体外面,调试简单,维修方便,可在线检修。 液力自动阀可用于离心水泵出口,具有截流止回、轻载启泵、消除水锤和流量调节等功能,可有效保护水泵和管网设备安全;阀门开度即可现场观察,有可远程数字显示,同时,还可输出4—20mA直流电流供计算机集中控制使用。

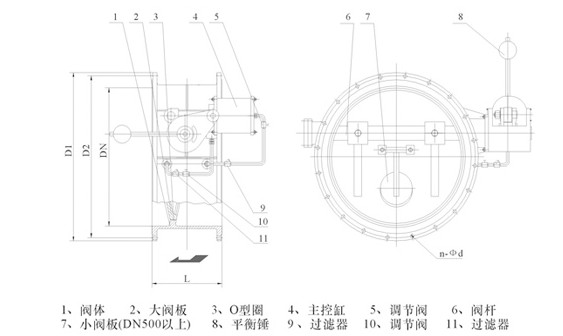

三、液力自动控制阀主要结构尺寸图

四、液力自动控制阀主要外形尺寸

公称通径
DN(mm)
尺寸(mm)
        L
        H
       B1
        B2
200
230
550
540
600
250
250
630
600
700
300
270
690
650
740
350
290
780
710
800
400
310
860
770
870
450
330
910
830
920
500
350
980
900
1000
600
390
1070
1090
1250
700
430
1220
1200
1360
800
470
1320
1320
1480
900
510
1430
1420
1580
1000
550
1550
1550
1700
1200
630
1800
1780
1950
1400
710
1980
2000
2175

五、液力自动控制阀主要应用

液力自动控制阀可用于离心水泵出口,具有截流止回、轻载启泵、消除水锤和流量调节等功能,可有效保护水泵和管网设备安全;阀门开度即可现场观察,有可远程数字显示,同时,还可输出4—20mA直流电流供计算机集中控制使用。
