一、ZL47F自力式流量平衡阀(带锁)产品概述
ZL47F自力式平衡阀，是一种利用介质本身的压力变化来进行自我调控，从而保持流经被控系统流量平衡的阀门，具有流量指示，可在线调节，适用于供热及空调系统等非腐蚀性介质的流量控制，运行前一次测试调节，可使系统流量自动互定在预先设置的设定直。该阀门流量调节准确，操作简单，运做平稳，性能可靠，使用寿命长。
二、ZL47F自力式流量平衡阀(带锁)主要技术参数
|
公称压力(MPa) |
壳体试验压力(MPa) |
适用温度 |
适用介质 |
|
1.6 |
2.4 |
≤100℃ |
水、油等非腐蚀性液体 |

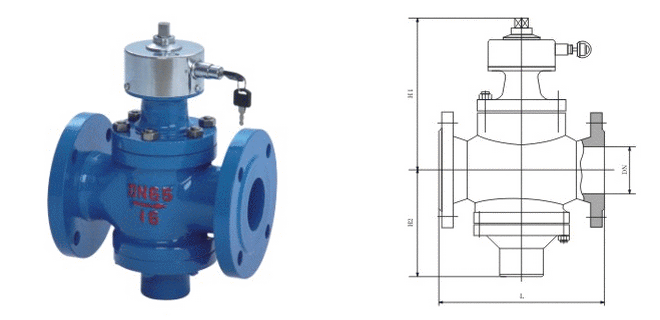

三、ZL47F自力式流量平衡阀(带锁)主要连接尺寸
|
公称通径
(mm) |
尺 寸(mm) |
|
L |
H1 |
H2 |
|
15 |
110 |
122 |
70 |
|
20 |
110 |
122 |
70 |
|
25 |
115 |
137 |
74 |
|
32 |
160 |
182 |
91 |
|
40 |
200 |
191 |
147 |
|
50 |
215 |
197 |
147 |
|
65 |
230 |
205 |
154 |
|
80 |
275 |
259 |
181 |
|
100 |
290 |
268 |
211 |
|
125 |
315 |
334 |
227 |
|
150 |
350 |
357 |
260 |
|
200 |
430 |
407 |
303 |
|
250 |
520 |
452 |
367 |
|
300 |
635 |
486 |
430 |
|
350 |
670 |
555 |
495 | |
