电动柱塞阀 |
| |
产品型号： |
UJ941SM |
| |
|
| |
 |
| |
咨询电话：021-51061290 李工 张正 |
|
|
 |
 |
| |
|
一UJ941SM电动杜塞阀产品概述

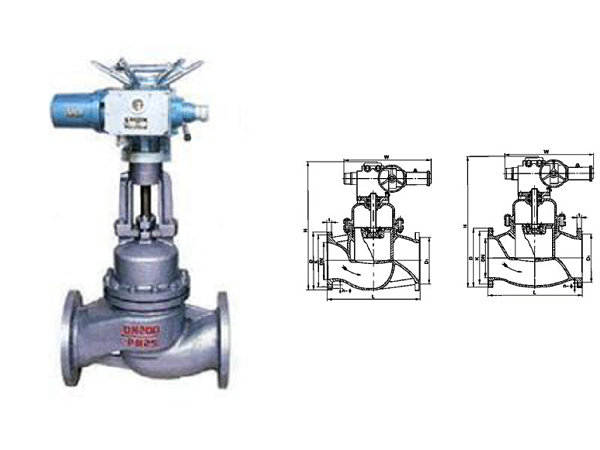

这类柱寒阀外形分Z字形和腰鼓形两种，但内部结构和零件尺寸完全相同。有金属和非金属密封。
二、UJ941SM电动杜塞阀主要连接、结构尺寸
|
DN(mm)
尺寸（mm） |
（UJ941H） U941SM |
|
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
L |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
1100 |
1200 |
1250 |
|
型号 |
SMC-03 |
SMC-00 |
SMC-00 |
SMC-00 |
SMC-0
SMC-1 |
SMC-0
SMC-1 |
SMC-1
|
SMC-1
SMC-2 |
SMC-1
SMC-2 |
SMC-1
SMC-2 |
SMC-1
|
SMC-2 |
SMC-3 |
|
W |
865 |
910 |
910 |
910 |
940
1052 |
940
1052 |
1052 |
1052
1150 |
1052
1150 |
1052
1150 |
1150 |
1150 |
|
|
D |
165 |
185 |
200 |
235 |
270 |
300 |
360
（375） |
425
（450） |
485
（515） |
555
（580） |
620
（666） |
670
（685） |
730
（755） |
|
K |
125 |
145 |
160 |
190 |
220 |
250 |
310
（320） |
370
（385） |
430
（450） |
490
（510） |
550
（585） |
600
（610） |
660
（670） |
|
D1 |
99 |
118 |
132 |
156 |
184 |
211 |
274
（284） |
330
（345） |
389
（409） |
448
（465） |
503
（535） |
548
（560） |
609
（615） |
|
t |
20 |
22 |
24 |
24 |
26 |
28 |
30
（34） |
32
（38） |
34
（42） |
38
（46） |
40
（50） |
42
（50） |
44
（52） |
|
n-φ |
4-18 |
8-18 |
8-18 |
8-22 |
8-26 |
8-26 |
12-26
（12-30） |
12-30
（12-33） |
16-30（16-33） |
16-33
（16-36） |
16-36
（16-39） |
20-36
（20-39） |
20-36
（20-42） |
三、UJ941SM电动杜塞阀本厂生产的电动柱塞阀所需的力距参数表
|
DN(mm)
尺寸（mm） |
U941SM-25(40)?? (N.m) |
|
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
PN2.5 |
120 |
220 |
240 |
320 |
480 |
550 |
1100 |
1400 |
1500 |
1800 |
2400 |
3000 |
4000 |
|
PN4.0 |
250 |
300 |
340 |
500 |
600 |
1000 |
2000 |
2600 |
2800 |
3400 |
4000 |
5000 |
5800 |
四、SMC系列阀门电动装置技术参数
|
DN(mm)
尺寸（mm） |
允许输出转矩（N.m） |
速比范围 |
允许推力（KN） |
允许阀杆直径（㎜） |
参考重量（㎏） |
|
SMC-04 |
110 |
18-90 |
35 |
26 |
40-45 |
|
SMC-03 |
270 |
15-130 |
45 |
38 |
60-70 |
|
SMC-00 |
500 |
11-148 |
90 |
50 |
100-110 |
|
SMC-0 |
970 |
12-198 |
150 |
65 |
130-150 |
|
SMC-1 |
1800 |
13-230 |
250 |
76 |
170-185 |
|
SMC-2 |
2700 |
10-200 |
300 |
89 |
190-210 |
|
SMC-3 |
5800 |
11-200 |
600 |
127 |
480-520 |
五、SMC系列典型规格技术参数
|
DN(mm)
尺寸（mm） |
输出转矩
（N.m） |
输出转速
（r/min） |
电机功率
（kw） |
电机堵转电流 |
|
SMC-04 |
110 |
18 |
0.2 |
7.42 |
|
110 |
36 |
0.3 |
9.31 |
|
SMC-03 |
200 |
18 |
0.4 |
12.04 |
|
270 |
24 |
0.6 |
17.15 |
|
SMC-00 |
500 |
18 |
0.6 |
17.15 |
|
500 |
36 |
1.5 |
38.85 |
|
SMC-0 |
700 |
18 |
1.1 |
29.68 |
|
970 |
18 |
1.5 |
38.85 |
|
SMC-1 |
1200 |
12 |
1.5 |
38.85 |
|
1200 |
24 |
2.2 |
50.82 |
|
1800 |
12 |
2.2 |
50.82 |
|
SMC-2 |
1800 |
24 |
3.0 |
65.03 |
|
200 |
12 |
2.2 |
50.82 |
|
2700 |
12 |
3.0 |
65.03 |
|
SMC-3 |
4000 |
12 |
4.0 |
74.20 |
|
5800 |
12 |
5.5 |
91.63 | | | |
|
|
|
