产品名称： |
内螺纹柱塞阀 |
| |
产品型号： |
U11SM |
| |
|
| |
 |
| |
咨询电话：021-51061290 李工 张正 |
|
|
 |
|
| |
|
 柱塞阀的性能规范
|
阀体材料 |
适用温度 |
适用介质 |
压力范围 |
|
铸钢 |
≤250℃ |
水、蒸汽、油品 |
PN 1.6-6.4MPa |
|
铸铁 |
≤180℃ |
水、蒸汽、油品 |
PNl．6 |
|
不锈钢 |
≤200℃ |
硝酸、醋酸 |
通径范围 |
|
含钼不锈钢 |
≤200℃ |
氮、氢、尿素等 |
DNl 5-300mm |
柱塞阀的实验压力
|
实验项目 |
实验介质 |
实验压力 |
|
压强实验 |
水 |
1.5PN |
|
高压密封实验 |
水 |
1.1 PN |
|
低压气密封实验 |
气 |
0 5-0.7MPa |

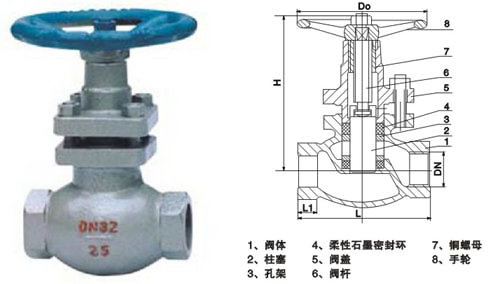

内螺纹连接柱塞阀的主要结构尺寸
|
公称通径
DN(mm) |
U11SM、UJl1H-1.6 25.40 C．P．R 主要结构尺寸及外形尺寸 |
|
阀体长度
L |
接头长度
L1 |
接头长度
S |
手轮直径
Do |
管螺纹 G
(寸) |
关闭高度
H≈ |
开启高度
H1≈ |
重量
(kg) |
|
15 |
90 |
14 |
32 |
80 |
1/2 |
133 |
157 |
2.1 |
|
20 |
100 |
16 |
36 |
100 |
3/4 |
141 |
169 |
2.8 |
|
25 |
120 |
18 |
46 |
120 |
1 |
165 |
199 |
3.8 |
|
32 |
140 |
20 |
55 |
140 |
11/4 |
179 |
225 |
5.8 |
|
40 |
170 |
22 |
65 |
160 |
11/2 |
198 |
246 |
8.3 |
|
50 |
200 |
24 |
80 |
200 |
2 |
226 |
282 |
13.2 |
装使用与维护
公司生产的内螺纹柱塞阀出厂前均按ZBJ16006进行试验，验收，使用时只需将外表及孔腔清洗干净，不必拆洗和更换。内螺纹柱塞阀可在任意位置安装，介质流动方向见阀体上箭头所示。经过一段时间的使用密封环如有磨损及渗漏必须先将阀门关闭后，在将法兰螺栓均匀的略加旋紧以至于下渗漏即可。同时更换时应防止柱塞和新装密封环裂痕和碰伤。在短时间内，冷热交替温差较大的管道中，内螺纹柱塞阀不能使用。 | | |
|
|
|
