产品名称： |

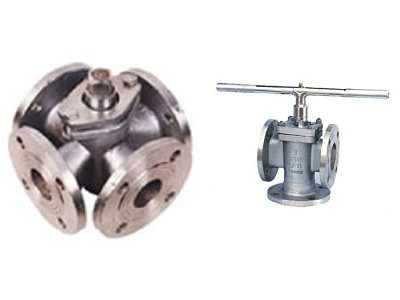

四通旋塞阀 |
| |
产品型号： |
|
| |
|
| |
 |
| |
咨询电话：021-51061290 李工 张正 |
|
|
 |
|
产品结构特点
|
三通、四通旋塞阀适用于公称压力CLASS150-900LBS\PN1.0-16.0工作温度-19°C-550°C的石油、化工、制药、化肥、电力行业等各种工况的管路上，多用于改变介质流动方向或进行介质分配。
3 |
主要结构特点
- 产品结构合理、密封可靠、性能优良、造型美观
- 可根据管路工况要求，设计成多种流通形式（如L型、T型等）、多种材质（如铸铁、铸钢、不锈钢）、多种密封形式（如硬密封、卡套密封、油密封等）的三通、四通旋塞阀。
- 零件材质及法兰尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
|
技术规范
|
结构形式 |
BB-BG |
|
驱动方式 |
手柄、涡轮蜗杆传动、气动、电动 |
|
设计标准 |
AP1599\AP16D\GB12240 |
|
结构长度 |
ASME B16.10\GB12221\CIN3202 |
|
连接法兰 |
ASME B16.5\JB79\GB9113\DIN2543-2545 |
|
试验和检验 |
AP1598\AP16D\GB13927\DIN3230 |
产品性能规范
|
公称压力（LB）
|
壳体试验压力（MPa）
|
密封试验压力（MPa）
|
|
150 |
3.0 |
2.2 |
|
300 |
7.5 |
5.5 |
|
600 |
15.0 |
11.0 |
|
900 |
22.5 |
16.5 |
|
|
|
公称压力（LB）
|
壳体试验压力（MPa）
|
密封试验压力（MPa）
|
|
1.6 |
2.4 |
1.76 |
|
2.5 |
3.75 |
2.75 |
|
4.0 |
6.0 |
4.4 |
|
6.4 |
9.6 |
7.04 |
|
10.0 |
15.0 |
11.0 |
|
16.0 |
24.0 |
17.6 | | | |
|
|
|
