一、概述
上海丹莱克阀门制造厂生产的Q41F46系列衬氟球阀产品采用了氟塑料F46(FEP) 作为球阀的内衬，该材料具有良好的紧附性、优越的耐腐蚀性及耐候性，摩擦系数较低；Q41F46系列衬氟球阀配之以新型的带杆球体结构，启闭件球体与阀杆铸（锻）为一体，杜绝了由于压力变化引起阀杆冲击承压件内的可能性，从根本上保证了工程中的使用安全性；再加上其独特的弹性唇式密封座结构，使其具有普通球阀的各项优点，并能在大压差和较大的温差变化范围内具有高密封性能和低操作扭矩，可作开关或调节之用。
二、结构特点
Q41F46系列衬氟球阀结构紧凑合理，阀体内腔空间最小，减小了介质滞留，另外，特殊的模压工艺，使密封面致密度良好，加之人字环形PTFE填料组合，使阀门达到零泄漏；该系列是为各种强腐蚀性介质管路的自动启闭控制而设计的，广泛适用于石油、化工、染化、农药、制酸制碱等行业，是目前防腐阀门设备最理想的选择之一。
Q41F46系列衬氟球阀衬氟球阀结采用氟塑料F46(FEP)，壳体采用熔模精密铸造，强度高、外观光洁，与液体接触部分全部为氟塑料，因此可在-50℃～120℃范围内长期使用于任意浓度的腐蚀性管路、管线工作。
三、衬氟旋塞阀 主要零部件材料
|
零件名称 |
材料 |
|
阀体 |
铸铁、铸钢、不锈钢、内衬F46、F3 |
|
塞子 |
铸铁、铸钢、不锈钢、内衬F46、F3 |
|
阀盖 |
铸铁、铸钢、不锈钢 |
|
填料 |
F4 |
四、衬氟旋塞阀 设计制造标准
|
技术规范 |
|
设计标准 |
GB12240 |
|
结构长度 |
GB12221 |
|
法兰标准
驱动方式 |
JG/T79-94 |
|
GB9113.1-26 |
|
检验试验 |
GB/T13927 |
|
驱动方式 |
手动、蜗轮、电动、气动 |

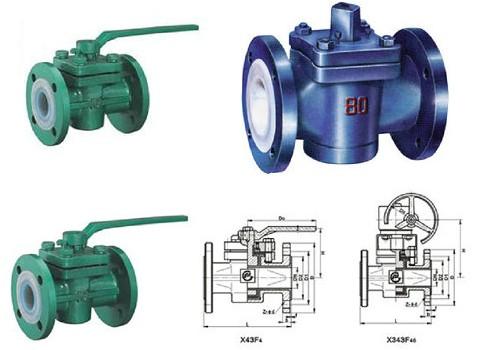

五、衬氟旋塞阀 主要外形与连接尺寸
|
公称通径 |
PN1。0（Mpa）主要外形尺寸和连接尺寸（mm） |
重量 |
|
DN |
L |
D |
D1 |
D2 |
f |
b |
z-Φd |
D。 |
H |
Kg |
|
20 |
150 |
105 |
75 |
50 |
3 |
14 |
4-Φ14 |
160 |
95 |
7 |
|
25 |
160 |
115 |
85 |
65 |
3 |
14 |
4-Φ14 |
160 |
98 |
8 |
|
32 |
170 |
135 |
100 |
70 |
3 |
16 |
4-Φ18 |
220 |
113 |
10 |
|
40 |
180 |
145 |
110 |
80 |
3 |
18 |
4-Φ18 |
250 |
135 |
15 |
|
50 |
210 |
160 |
125 |
100 |
3 |
20 |
4-Φ18 |
250 |
140 |
18 |
|
65 |
220 |
180 |
145 |
120 |
3.5 |
20 |
4-Φ18 |
300 |
145 |
25 |
|
80 |
250 |
195 |
160 |
135 |
3.5 |
22 |
4-Φ18 |
330 |
205 |
35 |
|
100 |
275 |
215 |
180 |
155 |
4 |
24 |
8-Φ18 |
350 |
240 |
46 |
|
125 |
310 |
245 |
210 |
185 |
4 |
26 |
8-Φ18 |
400 |
260 |
65 |
|
150 |
350 |
280 |
240 |
210 |
4 |
28 |
8-Φ23 |
600 |
290 |
90 |
|
200 |
400 |
335 |
295 |
265 |
4.5 |
32 |
8-Φ23 |
800 |
330 |
160 |
|
250 |
460 |
390 |
350 |
320 |
4.5 |
36 |
12-Φ23 |
900 |
380 |
230 |
|
