  产品名称： 美标压力平衡式倒装油密封旋塞阀
  产品型号： ALX47F


  咨询电话：021-51061290 李工 张正
 相关产品
 美标压力平衡式倒装油密封旋塞阀

美标压力平衡式倒装油密封旋塞阀产品结构特点
美标压力平衡式倒装油密封旋塞阀适用于公称压力CLASS150～1500LBS，工作温度-29～180℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
美标压力平衡式倒装油密封旋塞阀主要结构特点
1、产品结构合理、密封可靠、性能优良、造型美观；

2、倒装压力平衡的结构，开关动作轻；

3、阀体和密封面间设有油槽，可随时通过油嘴向阀座注入密封油脂，增加密封性能；

4、零件材质及法兰尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。

美标压力平衡式倒装油密封旋塞阀技术规范
结构形式 BC
驱动方式 手动
电动
设计标准 API599、API6D
结构长度 ASME B16.10
连接法兰 ASME B16.5
试验和检验 API598.API 6D
美标压力平衡式倒装油密封旋塞阀产品性能规范
公称压力(LB) 壳体试验压力(MPa) 密封试验压力(MPa) 适用温度(℃) 使用介质
150 3.0 2.2 ≤180℃ 水、蒸汽、油品等
300 7.5 5.5
600 15.0 11.0
900 22.5 16.5

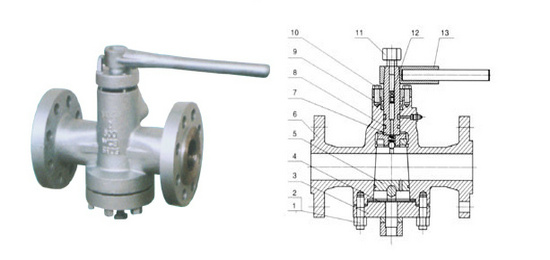

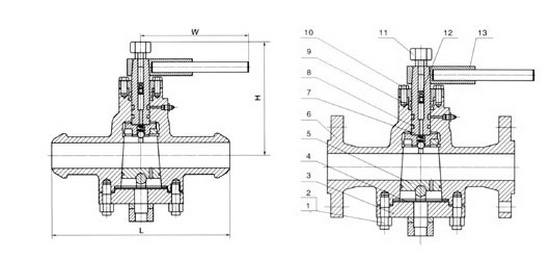

美标压力平衡式倒装油密封旋塞阀主要零部件材质
序号 名称 材质
1 双头螺栓 ASTM A194-2H、A194-8、A194-8M
2 六角螺母 ASTM A194-2H、A194-8、A194-8M
3 阀盖 ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
4 垫片 柔性石墨+不锈钢
5 塞子 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
6 阀体 ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
7 阀杆 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
8 “O”型圈 丁腈橡胶NBR
9 填料 柔性石墨
10 填料压盖 ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
11 加油嘴
12 止回阀
13 手柄 ASTM A47-32510、A216 WCB

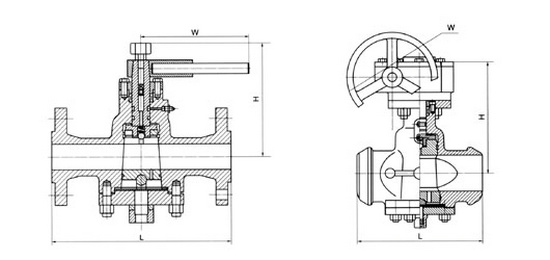

型号 YDAX47-150LB
压力等级 150LB
口径Size mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14
L 108 117 127 140 165 178 190 203 229 254 267 292 330 356 381
H 180 180 185 200 210 215 250 270 300 340 365 400 450 510 590
W 400 400 500 500 600 600 820 820 300 300 320 320 350 380 380
重量（kg） 10 12 14 17 19 21 29 33 48 75 98 125 171 230 370
注:四寸及以上为蜗轮操作4"
型号 YDAX47-300LB
压力等级 300LB
口径Size mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14
L 140 152 165 178 190 216 241 283 305 381 403 419 457 502 762
H 180 180 185 200 210 215 250 270 300 340 365 400 450 510 590
W 400 400 500 600 600 820 1000 1000 300 300 320 320 350 380 380
重量（kg） 12 14 16 19 21 24 31 36 61 86 130 190 255 380 560
注:四寸及以上为蜗轮操作4"



型号 YDAX47-600LB
压力等级 600LB
口径Size mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14
L 165 190 216 229 241 292 330 356 432 508 559 660 787 838 889
H 180 180 185 200 210 215 250 270 300 340 365 400 450 510 590
W 400 400 500 500 600 600 820 820 300 300 320 320 350 380 380
重量（kg） 14 16 18 20 24 29 35 47 91 129 210 320 660 920 1250
注:四寸及以上为蜗轮操作4"
型号 YDAX47-900LB
压力等级 900LB
口径Size mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14
L 229 229 254 279 305 368 419 381 457 559 610 737 838 965 1029
H 180 180 185 200 210 215 250 270 300 340 365 400 450 510 590
W 400 400 500 60 600 820 1000 1000 300 300 320 320 350 380 380
重量（kg） 17 29 21 24 30 37 44 65 110 160 255 380 810 1050 1460
注:四寸及以上为蜗轮操作4"
