产品名称： |
二通不锈钢旋塞阀 |
| |
产品型号： |
X43W-1.0P |
| |
|
| |
 |
| |
咨询电话：021-51061290 李工 张正 |
|
|
 |
|
|
二通不锈钢旋塞阀主要性能规范
|
型号 |
公称压力
PN（MPa） |
试验压力PS（MPa） |
适用介质 |
工作温度（℃） |
|
壳体 |
密封 |
|
X43W-1.0P |
1.0 |
1.5 |
1.1 |
硝酸类 |
≤250 |
|
X43W-1.0R |
1.0 |
1.5 |
1.1 |
醋酸类 |
-20~150 | 二通不锈钢旋塞阀主要材料
|
零件名称 |
阀体 |
塞子 |
填料压盖 |
填料 |
|
X43W-1.0P |
铬镍钛不锈钢 |
铬镍钛不锈钢 |
铬镍钛不锈钢 |
油浸石棉盘根
柔性石墨 |
|
X43W-1.0R |
铬镍钼钛不锈钢 |
铬镍钼钛不锈钢 |

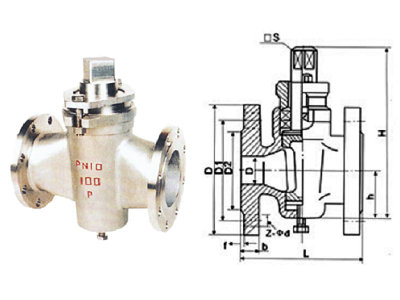

铬镍钼钛不锈钢 | 二通不锈钢旋塞阀主要尺寸
|
型号 |
公称通径
DN（mm） |
尺寸（mm） |
|
L |
D |
D1 |
D2 |
f |
b |
z-φd |
□s |
h |
H |
|
X43W-1.0P
X43W-1.0R |
15 |
80 |
95 |
65 |
45 |
2 |
14 |
4-φ14 |
14 |
26 |
99 |
|
20 |
90 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
14 |
34 |
124 |
|
25 |
110 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
17 |
38 |
133 |
|
32 |
115 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
18 |
45 |
152 |
|
40 |
150 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
26 |
55 |
212 |
|
50 |
170 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
28 |
74 |
260 |
|
65 |
220 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
32 |
82 |
295 |
|
80 |
250 |
195 |
160 |
135 |
3 |
22 |
4-φ18 |
40 |
95 |
327 |
|
100 |
300 |
215 |
180 |
155 |
3 |
26 |
8-φ18 |
45 |
135 |
425 |
|
125 |
350 |
245 |
210 |
185 |
3 |
24 |
8-φ18 |
54 |
154 |
482 |
|
150 |
400 |
280 |
240 |
210 |
3 |
24 |
8-φ23 |
62 |
172 |
512 |
|
200 |
450 |
335 |
295 |
265 |
3 |
24 |
8-φ23 |
75 |
195 |
605 |
|
250 |
530 |
390 |
350 |
320 |
3 |
28 |
12-φ23 |
85 |
230 |
660 |
|
300 |
580 |
440 |
400 |
368 |
3 |
30 |
12-φ23 |
100 |
263 |
760 | | |
|
|
|
